Zastosowanie kamer termowizyjnych w diagnostyce budynków – wykrywanie mostków termicznych i nieszczelności

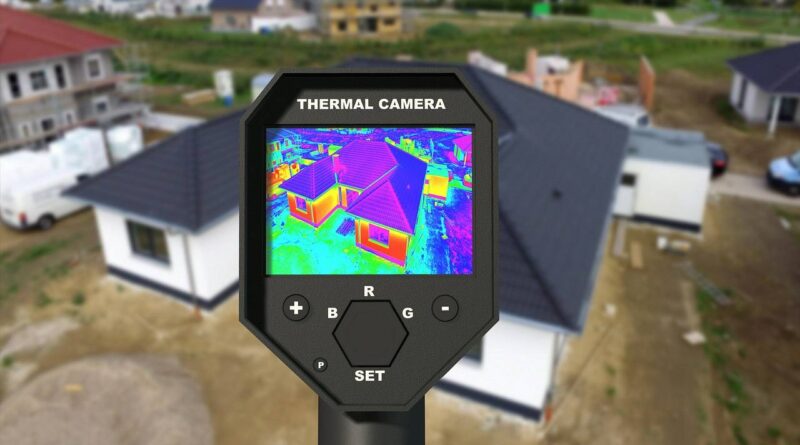

Straty ciepła w budynkach rzadko są widoczne gołym okiem. Ściany mogą wyglądać poprawnie, a rachunki za ogrzewanie mimo to rosną o 20–30% rocznie. Właśnie w takich sytuacjach sięga się po kamery termowizyjne. Diagnostyka oparta na obrazie cieplnym stała się dziś standardem przy audytach energetycznych, odbiorach nowych obiektów oraz modernizacjach starszych domów.

Wykrywanie mostków termicznych

Mostki termiczne to obszary, w których ciepło przenika szybciej niż w pozostałych częściach przegrody. Najczęściej pojawiają się na styku ścian z balkonami, przy nadprożach, wieńcach stropowych oraz wokół okien. Kamera termowizyjna pokazuje je jako miejsca o niższej temperaturze wewnątrz budynku lub wyższej na zewnątrz. Różnice rzędu 2–4°C są już sygnałem problemu.

Dzięki obrazowi termicznemu można precyzyjnie określić długość i intensywność mostka. To pozwala oszacować straty energii i zaplanować konkretne działania naprawcze, bez kucia całych ścian. W praktyce skraca to czas diagnozy z kilku dni do kilkudziesięciu minut.

Lokalizacja nieszczelności

Nieszczelności w przegrodach i instalacjach powodują niekontrolowany napływ zimnego powietrza. Dotyczy to głównie połączeń okien z murem, drzwi zewnętrznych oraz przepustów instalacyjnych. Kamera termowizyjna rejestruje te miejsca jako wyraźne smugi chłodu, szczególnie podczas różnicy temperatur wynoszącej co najmniej 10°C między wnętrzem a otoczeniem.

Badanie kamerą termowizyjną dodatkowo często łączy się z testem szczelności budynku, co zwiększa dokładność pomiaru. W ten sposób można wykryć nawet niewielkie przerwy w izolacji, które odpowiadają za spadek komfortu cieplnego i wzrost kosztów ogrzewania o kilka procent w skali roku.

Ocena stanu izolacji

Termowizja pozwala ocenić, czy warstwa izolacyjna została ułożona równomiernie i bez przerw. Dotyczy to zarówno styropianu, jak i wełny mineralnej. Nierówności temperatur widziane przez kamerę na elewacji wskazują na miejsca, gdzie izolacja jest cieńsza lub została uszkodzona.

W starszych budynkach badanie kamerą termowizyjną ujawnia degradację materiałów po 15–20 latach użytkowania. Dzięki temu można zaplanować punktowe naprawy zamiast kosztownej wymiany całego ocieplenia. To podejście obniża wydatki i ogranicza ingerencję w konstrukcję obiektu.

Zapobieganie problemom wilgoci

Różnice temperatur sprzyjają kondensacji pary wodnej. W miejscach wychłodzonych pojawia się wilgoć, a następnie grzyby i pleśń. Kamera termowizyjna pozwala wykryć takie obszary jeszcze przed wystąpieniem widocznych śladów.

Przeprowadzona na podstawie uzyskiwanych za jej pomocą obrazów analiza rozkładu temperatur ułatwia ocenę ryzyka zawilgocenia ścian oraz stropów. W praktyce umożliwia to szybkie działania, takie jak poprawa wentylacji lub uszczelnienie konkretnego fragmentu przegrody. Skutkiem jest mniejsze ryzyko kosztownych remontów i problemów zdrowotnych mieszkańców.

Już wiesz, jak działa kamera termowizyjna

Kamera termowizyjna nie mierzy ciepła, lecz promieniowanie podczerwone emitowane przez powierzchnie. Na tej podstawie tworzy obraz, w którym każdemu zakresowi temperatur przypisany jest kolor. Dokładność nowoczesnych urządzeń, które oferuje firma EC TEST Systems sięga ±2°C, a rozdzielczość detektora pozwala analizować nawet drobne detale konstrukcyjne.

Badania kamerą termowizyjną wykonuje się bezinwazyjnie, bez wyłączania budynku z użytkowania. To sprawia, że termowizja jest dziś jednym z najskuteczniejszych narzędzi diagnostycznych stosowanych coraz powszechniej w budownictwie.

To musisz wiedzieć na temat kamer termowizyjnych

• Kamery termowizyjne umożliwiają szybkie wykrycie mostków termicznych i miejsc strat energii w budynkach.
• Obraz cieplny uzyskany za pomocą kamery pomaga lokalizować nieszczelności oraz oceniać stan izolacji bez ingerencji w konstrukcję budynku.
• Diagnostyka termiczna wspiera zapobieganie wilgoci i rozwojowi pleśni w przegrodach budowlanych.
• Badanie kamera termowizyjną jest precyzyjne, bezpieczne, nieinwazyjne oraz skraca czas planowania napraw konstrukcji budowlanych.



—
